概 述

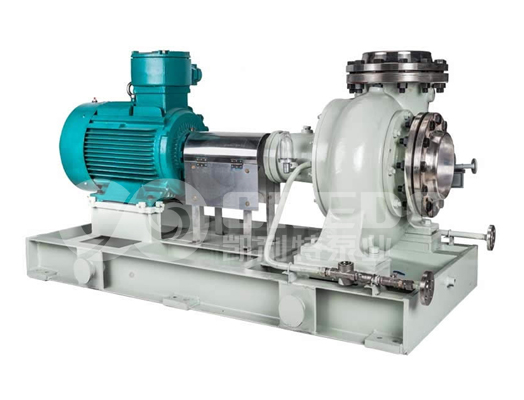

ZA型化工流程离心泵，按照API610和 VDMA24297（轻/中型）规范而设计、生产的产品。可输送各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸溶液；各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液；各种盐溶液；各种液态石油化工产品、有机化合物以及其它有腐蚀性的液体。该型泵适用于炼油厂、石油化学工业煤加工工程、低温工程、造 纸业、制糖业、供水厂、海水淡化厂、发电厂、环保工程和船舶业等。从电动机端看，泵的旋转方向为顺时针方向旋转。
结构特点
该类型的化工流程是采用的标准管路按API规范设计。叶轮可用闭式、半开式、开式三种。可输送清洁，含颗粒，含少量气体介质。也可输送高温、低温、强腐蚀介质。叶轮设有平衡孔加耐腐环，平衡轴向力。泵体和轴承架用中间连接段连接。根据不同的工况条件，中间连接段可采用不同的材质，避免输送强腐蚀介质时轴承架、轴承严重腐蚀。同时中间连接段设有水冷腔，通冷却循环水，阻隔高温介质将高温传到轴承上。密封形式可采用填料密封，单、双端面机械密封，集装式单端面机械密封。根据不同情况和用户对冷却与冲洗要求，密封可按API682设计规范从案中选用。轴承架设计有空冷散热片、风冷风扇、水冷腔三种形式，用户可根据使用工况选用。轴承由油环从油箱里溅稀油润滑。油箱内的油由水冷腔的水冷却，轴承内的热由冷水带走，以保证轴承随时处于正常工作状态。根据介质温度和压力等情况，支撑形式采用中心支撑和脚架支撑。吸入及排出法兰的额定压力等级相同。
型号说明
例：ZA25-200C
ZA——石油化工流程泵
25 ——吐出口直径(mm)
200 —— 叶轮名义直径(mm)
C ——叶轮切割次数，顺序以A,B,C...表示
性能范围(设计点)
口径：25~400mm
流量：5.5~2600m3/h
扬程：16~250m
工作压力：~2.5MPa
工作温度：-80℃ ~ +450℃
可选择的耐腐蚀材料包括303、305、306、307、316、316L、904、904L、804、ECR合金、NiCr合金、哈氏合金、CD－4MnCu及钛合金等，能满足上述各种介质的要求。订货时，请用户提供所要输送介质的详细情况。
