方形弯管补偿器 方形膨胀节

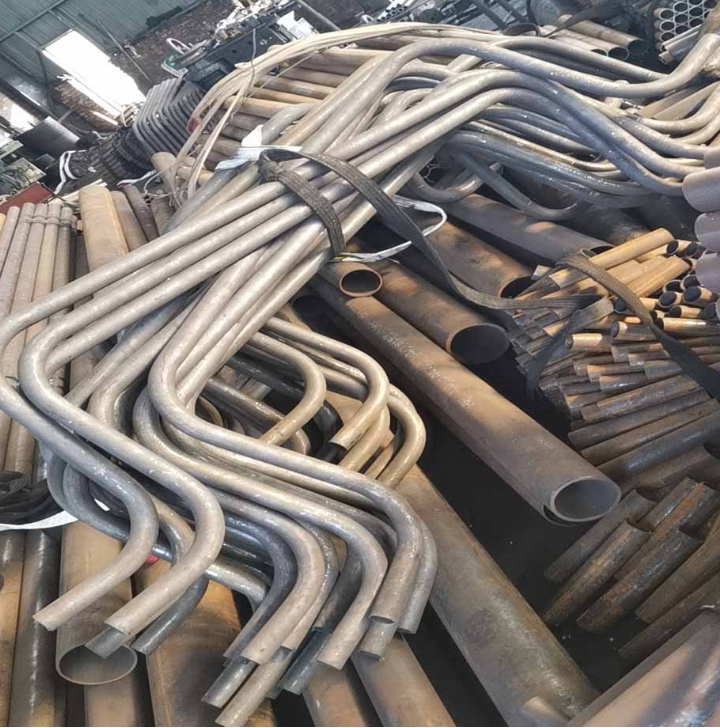

方形补偿器（Square compensator）是一种由管子煨制而成的工程装置，尺寸较小的可用一根管子煨制，大尺寸的可用二根或三根管子煨制，主要用于补偿管道热变形量。其制造工艺分为冷两种：冷弯需采用弯管机并预留3°—5°角度余量，热弯通常使用无折皱充砂工艺完成，顶部受力最大区域禁止存在焊口。制造完成后需满足标准尺寸要求，弯管处管壁不得出现裂纹、金属分层等缺陷。

该装置垂直安装时需设置在阀门下方与补偿器之间，水平安装时需与直管段保持同平面并与伸缩缝中心线对齐，两侧均需设置固定支架主要应用于管道穿越结构伸缩缝、时的补偿需求，通过弯头变形实现管道热伸长补偿。
