STD系列
L型软起动器 经济型不带保护

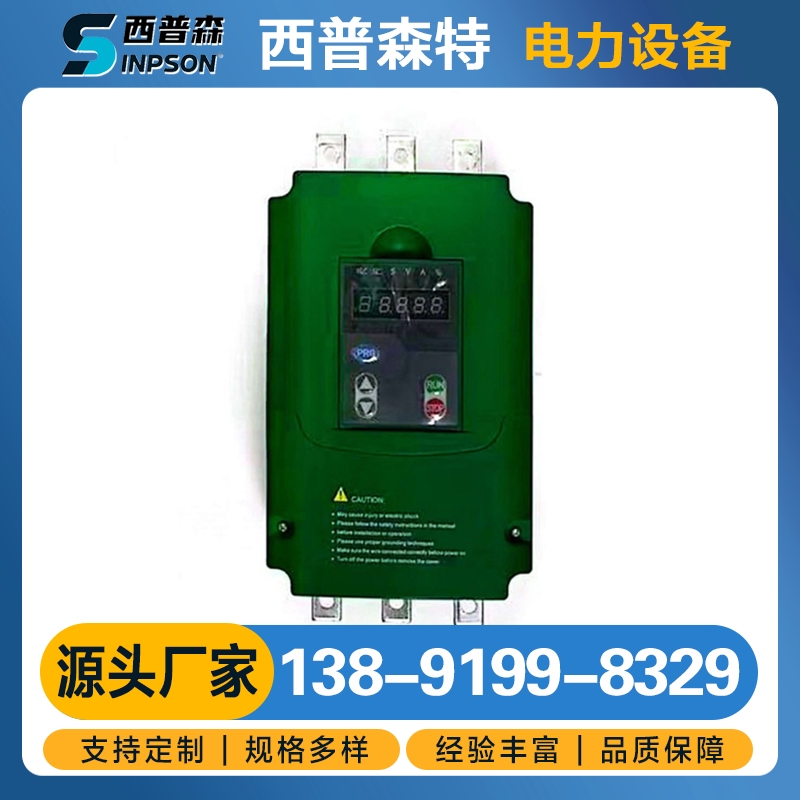

STD系列L型电动机软起动器(见下图白框内)是一种通用软起动单元，适用于较轻负载设备的起
动，结构为壁挂式，和B型软起动器相比，其区别是主电路有六个接线端子R.S.T(电源进线) U.V.W(接三相电机)，旁路接触器直接跨接在R.S.T和U.V.W之间，起动完成后，软起动器被完全旁路掉，因此电机运行后，由FR承担对电机的保护，L型软起动器还预留有外部起停、故障、复位、旁路控制等接口，因此非常适用于开关柜厂或集成配套商选用。其基本接线原理图详见下图。也可用L型软起动器作为起动元件，成套为G型软起动控制柜，见第6页。成套原理图见第17页。
产品的使用条件
供电电源:市电、自备电网、柴油发电机;三相交流380V，660V,1140V，(-10%，+15%)，50Hz。适用电机:一般鼠笼型异步电动机(绕线式电机订货时需要说明)。
起动频率:可作频繁起动。建议每小时不超过20次。冷却方式:自然风冷或强迫风冷。
安装方式:壁挂式和立柜式两种。
防护等级:IP41或IP20。
环境条件:海拔不超过2000米(超过2000米应降容使用)。
环境温度在-25℃~+40℃之间。
相对湿度不超过95%(20℃±5℃)，无凝露。
无易燃、易爆、腐蚀性气体，无导电尘埃。
室内安装，通风良好。
振动小于0.5G.
注:①该使用条件适用于本选型手册中STD软起动器以及由STD软起动器为核心部件的各种成套装置。
②需要特殊使用条件的非常规产品，请在订货时提出具体技术要求。
产品生产标准 本产品符合GB/14048.6-1998(交流半导体电动机控制器和软起动器)、JB/T10251-2001 (交流电动机电力电子软起动装置)及相关的中华人民共和国国家标准。本产品已通过3C认证,并经国家电力电子产品质量监督检验中心检验合格。
